Beth yw'r gwahaniaeth rhwng bwrdd un haen PCB, bwrdd haen dwbl a bwrdd aml-haen

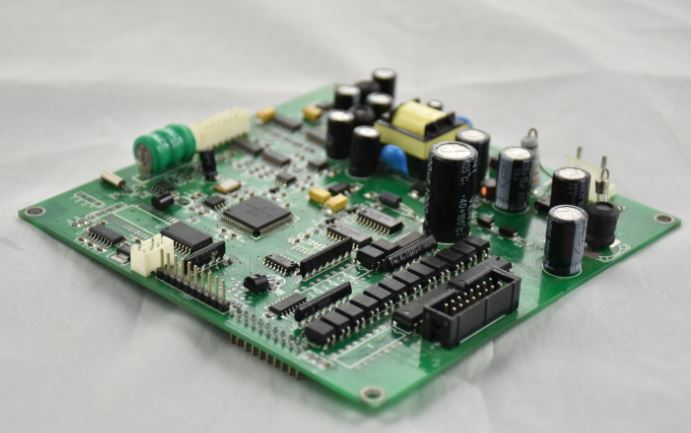

1. Byrddau Un Ochr
Fe wnaethom grybwyll, ar y PCB mwyaf sylfaenol, fod y rhannau wedi'u crynhoi ar un ochr ac mae'r gwifrau wedi'u crynhoi ar yr ochr arall. Oherwydd bod y gwifrau'n ymddangos ar un ochr yn unig, rydyn ni'n galw'r math hwn o PCB yn fwrdd un ochr.
Oherwydd bod gan y bwrdd haen sengl lawer o gyfyngiadau llym ar y cylched dylunio (oherwydd mai dim ond un ochr sydd, ni all y gwifrau groesi a rhaid iddynt fynd o gwmpas llwybr ar wahân), felly dim ond cylchedau cynnar sy'n defnyddio'r math hwn o fwrdd, neu rai PCBAs syml iawn yn defnyddio'r bwrdd hwn.
2. Byrddau Dwyochrog
Mae gan y bwrdd hwn wifrau ar y ddwy ochr. Fodd bynnag, er mwyn defnyddio dwy ochr y wifren, rhaid bod cysylltiad cylched cywir rhwng y ddwy ochr. Gelwir "pontydd" o'r fath rhwng cylchedau vias. Mae vias yn dyllau bach ar PCB, wedi'u llenwi neu eu paentio â metel, y gellir eu cysylltu â gwifrau ar y ddwy ochr. Oherwydd bod arwynebedd bwrdd haen ddwbl ddwywaith mor fawr ag arwynebedd bwrdd un haen, ac oherwydd y gall y gwifrau fod yn rhyngddalennog (gellir eu dirwyn i'r ochr arall), mae'n fwy addas i'w ddefnyddio ar gylchedau mwy cymhleth na byrddau un haen. Yn gymharol siarad, mae hyn yn cael ei ddefnyddio mwy.
3. Byrddau Aml-Haen
Er mwyn cynyddu'r arwynebedd y gellir ei wifro, mae byrddau amlhaenog yn defnyddio mwy o fyrddau gwifrau un ochr neu ddwy ochr. Mae byrddau aml-haen yn defnyddio sawl bwrdd haen dwbl, ac yn rhoi haen o haen inswleiddio rhwng pob haen o fyrddau ac yna eu gludo (wedi'u gwasgu). Mae nifer yr haenau o'r bwrdd yn cynrychioli nifer o haenau gwifrau annibynnol, fel arfer mae nifer yr haenau yn gyfartal, ac mae'n cynnwys y ddwy haen allanol. Mae'r rhan fwyaf o famfyrddau yn 4 i 8 haen o strwythur, ond yn dechnegol mae'n bosibl cyflawni bron i 100 haen o fyrddau PCB.
Mae ein BQC yn arbenigo mewn gweithgynhyrchu PCBA am fwy na 19 mlynedd, rydym bob amser yn prynu'r nifer hanner haen cyfatebol o fyrddau cylched yn unol ag anghenion cwsmeriaid.
