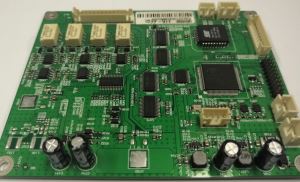

PCBA ar gyfer Llungopïwr



Mae'rPCBA ar gyfer Llungopïwrwedi'i pheiriannu fel y ganolfan gorchymyn a dosbarthu pŵer canolog ar gyfer systemau atgynhyrchu dogfennau cyfaint uchel. Mae'n integreiddio prosesydd aml-graidd sy'n rheoli sganio delweddau, prosesu digidol, argraffu electrostatig, a thrin papur mewn amser real. Mae cylchedau cynhyrchu pŵer foltedd uchel - ar gyfer corona gwefr, rholer trosglwyddo, a thuedd datblygwr - yn cael eu rheoli'n fanwl gywir trwy adborth dolen gaeedig o fonitorau cyfredol. Gyrwyr modur stepper gyda phorthiant papur handlen micro-cam datblygedig, cylchdroi drwm, a symudiad cerbydau sganiwr. Mae'r bwrdd hefyd yn rhyngwynebu â'r rheolydd gwresogydd ffiwsiwr, synwyryddion bwydo dogfennau, a phanel rhyngwyneb defnyddiwr. Mae dyluniad PCB aml-haen yn gwahanu adrannau foltedd uchel (hyd at sawl cilofolt) yn fanwl iawn oddi wrth resymeg ddigidol foltedd isel a llwybrau signal delwedd analog sensitif. Mae nodweddion diogelwch cynhwysfawr yn cynnwys canfod cyd-gloi, amddiffyniad gorgyfredol, a gwrthyddion gollwng. Wedi'i gynllunio ar gyfer gweithrediad parhaus mewn amgylcheddau swyddfa a chynhyrchu, mae'r PCBA hwn yn cynnal perfformiad dibynadwy ar draws miliynau o gylchoedd copi.











Mae ein proses weithgynhyrchu ar gyfer byrddau systemau dogfennau foltedd uchel yn dilyn protocolau diogelwch a dibynadwyedd trylwyr. Mae pob bwrdd yn cael Prawf Mewn Cylchdaith (TGCh) ac yna Prawf Gweithredol cynhwysfawr (FCT) gan ddefnyddio gosodiad arbenigol sy'n efelychu siasi llungopïwr. Mae'r FCT yn dilysu cywirdeb cynhyrchu foltedd uchel (corona gwefr, trosglwyddiad, tuedd datblygwr), amseriad modur stepper, rheolaeth gwresogydd ffiwsiwr gydag adborth thermistor, a chylchedau diogelwch cyd-gloi. Mae allbynnau foltedd uchel yn cael eu mesur gyda stiliwr HV wedi'i raddnodi, a chadarnheir bod cerrynt gollyngiadau yn is na'r fanyleb.

Rydym yn defnyddio llinellau UDRh uwch gyda SPI 3D, Archwiliad Optegol Awtomataidd (AOI), a phelydr-X ar gyfer BGA a chydrannau pŵer. Cedwir pellteroedd ymgilio a chlirio gan robot cotio cydffurfiol dethol gydag offer mwgwd yn gorchuddio rhannau foltedd isel yn unig. Mae pob bwrdd yn pasio llosgi i mewn wedi'i bweru 48 awr gyda chylchoedd copi efelychiedig i sgrinio methiannau cynnar. Mae byrddau sampl o bob swp yn cael eu profi'n ddinistriol am wrthsefyll HV a gwrthiant arc.

Mae ein cadwyn gyflenwi yn cynnwys cytundebau hirdymor gyda chyflenwyr generadur HV a gyrrwr stepiwr. Yr amser arweiniol safonol yw 6-7 wythnos ar gyfer archebion cyfaint. Gyda llinellau lleoli manwl uchel a raciau prawf HV pwrpasol, rydym yn cynnal gallu graddadwy i fodloni amserlenni cynhyrchu offer swyddfa wrth sicrhau ansawdd cyson a darpariaeth ar amser.





Mae cydosod byrddau llungopïo foltedd uchel yn gofyn am reolaethau proses llym i atal arsio a sicrhau diogelwch gweithredwyr. Mae argraffu past solder yn defnyddio powdr Math 4 gyda gwiriad SPI manwl gywir, yn enwedig ar gyfer pecynnau pŵer mawr a modiwlau lluosydd foltedd uchel. Mae Reflow yn cael ei berfformio gyda ffwrn aml-barth o dan nitrogen, gan ddefnyddio proffil ramp-socian araf i osgoi sioc thermol i gynwysorau HV ceramig. Mae archwiliad pelydr-X yn orfodol ar gyfer dyfeisiau BGA ac unrhyw unedau gwag mewn anwythyddion pŵer cerrynt uchel. Mae sodro detholus yn cysylltu cydrannau trwy'r twll fel cysylltwyr foltedd uchel a phinnau trawsnewid. Ar ôl sodro, mae robot cotio dewisol robotig yn cymhwyso cotio cydffurfiol yn unig i adrannau foltedd isel, gan adael olion foltedd uchel a chydrannau yn foel i osgoi gollyngiadau arwyneb yn anfwriadol. Mae offer mwgwd yn cwmpasu parthau HV yn union. Mae dadbaneleiddio bwrdd yn defnyddio llwybro gyda deunydd mynediad / wrth gefn i atal pyliau ar slotiau ynysu foltedd uchel. Mae'r cynulliad terfynol yn cynnwys gosod rhwystrau inswleiddio, sinciau gwres gyda wasieri ysgwydd wedi'u hinswleiddio, a harneisiau gwifrau foltedd uchel. Yna caiff pob bwrdd ei lanhau â thynnu fflwcs arbenigol a'i archwilio'n weledol o dan olau UV i gadarnhau cwmpas y cotio cyn symud ymlaen i brawf swyddogaethol foltedd uchel.





C: Beth yw'r diffyg cudd mwyaf peryglus mewn bwrdd foltedd uchel llungopïwr, a sut ydych chi'n sgrinio ar ei gyfer?

A:Y diffyg mwyaf peryglus ywgollyngiad rhannol (corona) nad yw'n achosi methiant ar unwaith ond sy'n diraddio inswleiddio dros amser. A PCBA ar gyfer Llungopïwryn gweithredu ar sawl cilofolt. Gall swigen fach mewn cotio cydffurfiol neu weddillion sodro miniog greu corona sy'n carbonoli'r deunydd PCB. Ar ôl misoedd, gall arc, niweidio'r peiriant a chreu risg tân. Rydym yn sgrinio ar gyfer hyn gan ddefnyddio prawf rhyddhau rhannol gyda set hipot AC arbenigol. Nid yw bwrdd pasio yn dangos unrhyw weithgaredd gollwng uwchlaw 10cC ar foltedd enwol 1.5x. Mae hyn yn orfodol ar bob bwrdd, nid samplau yn unig.

C: Sut ydych chi'n gwirio y bydd y gylched diogelwch cyd-gloi mewn gwirionedd yn cau foltedd uchel pan fydd y drws yn agor?

Ateb:Rydym yn perfformio apigiad bai gorfodolyn ystod FCT. Mae ras gyfnewid yn y gêm brawf yn efelychu switshis cyd-gloi'r drws. Tra bod yr allbynnau foltedd uchel yn weithredol, rydym yn agor y cysylltiadau drws efelychiedig. Rhaid i'r PCBA ollwng y foltedd uchel i lai na 50V o fewn 100ms a chlicio i ffwrdd. Rydym hefyd yn chwistrellu methiant caeedig sownd (gan osgoi'r cyd-gloi) i wirio bod ffiws thermol eilaidd neu gylched bar crowbar yn actifadu. Mae'r prawf lefel ddeuol hwn yn sicrhau diogelwch hyd yn oed os bydd un gydran yn methu.

C: Mae eich bwrdd yn gyrru moduron stepiwr lluosog ar gyfer llwybr papur ac opteg. Sut ydych chi'n atal stondinau modur rhag niweidio'r gerau?

Ateb:Rydym yn gweithreducanfod stondin caledweddannibynnol ar firmware. Mae pob gyrrwr modur yn cynnwys cylched synhwyro cerrynt sy'n baglu cymharydd pan fydd cerrynt yn uwch na'r trothwy rhagosodedig am fwy nag ychydig milieiliadau. Mae'r cymharydd hwn yn gorfodi'r gyrrwr i alluogi isel, gan osgoi'r microreolydd. Gall y firmware ddarllen y faner stondin yn ddiweddarach. Mae hyn yn atal y gerau rhag malu a stripio yn ystod jam papur. Rydym yn gwirio'r canfyddiad stondin hwn ar bob bwrdd trwy gloi'r siafft modur yn fecanyddol gyda phin gosod a symudiad gorchymyn; rhaid i'r bwrdd gau i lawr o fewn 5ms. Mae'r gosodiad prawf yn cofnodi llwyddiant/methiant fesul modur.
